L’evoluzione sempre più sofisticata dei metodi di occultamento richiede un’infrastruttura di sicurezza che vada oltre il semplice rilevamento dei metalli, scaricando pesantemente l’onere dell’identificazione delle minacce sulla tecnologia di screening a raggi X. I responsabili degli appalti e i direttori della sicurezza spesso interpretano erroneamente le capacità tecniche delle macchine a raggi X, presumendo erroneamente che questi sistemi agiscano come analizzatori chimici piuttosto che come identificatori di densità e numeri atomici. Questo disallineamento porta a lacune nelle strategie di sicurezza e a spese in conto capitale inefficienti. Per costruire un solido punto di controllo della sicurezza, i decisori devono comprendere gli esatti meccanismi della discriminazione materiale. Questa guida analizza le realtà tecniche di ciò che gli scanner per bagagli a raggi X possono e non possono rilevare, fornendo un quadro per la valutazione delle apparecchiature basato sulle effettive capacità di risoluzione delle minacce.

• Rilevamento di anomalie e analisi chimica: Gli scanner a raggi X non identificano composti chimici specifici (come la cocaina o il C4); misurano il numero atomico, la densità di massa e i tassi di assorbimento dei raggi X, allertando gli operatori in caso di anomalie organiche che richiedono uno screening secondario.

• La necessità della tecnologia a doppia energia: Il moderno rilevamento delle minacce si basa sull'imaging a doppia energia per eliminare i materiali inorganici (metalli) ed evidenziare i materiali organici (droghe, esplosivi, liquidi) utilizzando una codifica a colori standardizzata.

• I sistemi complementari sono obbligatori: poiché i raggi X gestiscono il rilevamento di massa ma non possono confermare la composizione chimica o gli elementi in traccia, gli ambienti ad alta sicurezza devono associare gli scanner a raggi X al rilevamento di tracce esplosive (ETD) o ai rilevatori di tracce di narcotici per la risoluzione definitiva delle minacce.

• La competenza dell'operatore determina il ROI: Anche gli scanner per tomografia computerizzata 3D (CT) più avanzati soffrono di tassi elevati di falsi chiari se gli operatori non sono costantemente formati sull'evoluzione delle forme di occultamento e delle firme di densità.

Come gli scanner a raggi X identificano i diversi materiali

Inquadramento del problema (criteri di successo)

Stabilire i requisiti di base per qualsiasi punto di controllo di sicurezza significa garantire la capacità di distinguere tra articoli innocui e potenziali minacce senza aprire ogni borsa. Gli operatori necessitano di dati visivi immediati e chiari per prendere decisioni in una frazione di secondo sul campo. Quando i fotoni dei raggi X attraversano un oggetto, perdono energia in base alla densità dell'oggetto e alla struttura atomica. Questa perdita di energia avviene principalmente attraverso l'assorbimento fotoelettrico a energie più basse e la diffusione Compton a energie più elevate. Gli elementi pesanti assorbono una quantità enorme di fotoni, mentre gli elementi più leggeri consentono a più fotoni di passare attraverso e colpire la serie di rilevatori. Il software dello scanner traduce questi dati grezzi di attenuazione in una mappa visiva del contenuto del bagaglio, consentendo all'operatore di vedere all'interno del bagaglio.

Sistemi a raggi X a singola energia e sistemi a doppia energia

I sistemi monoenergetici presentano gravi limitazioni operative. Visualizzano solo la forma e lo spessore di un oggetto in un'immagine in scala di grigi. Un operatore che guarda un monitor a singola energia non può determinare se un blocco denso è plastica innocua, cibo denso o un composto esplosivo pericoloso. I sistemi a doppia energia risolvono questa limitazione. Utilizzano un filtro specializzato per separare il fascio di raggi X negli spettri ad alta e bassa energia. Confrontando l'attenuazione dei raggi X ad entrambi i livelli di energia, il sistema calcola il numero atomico effettivo (Z-efficace) degli oggetti scansionati. Questo calcolo matematico costituisce il fondamento assoluto della moderna discriminazione materiale negli ambienti di sicurezza.

Codice colore e peso atomico

Lo screening di sicurezza si basa su uno spettro di colori universale mappato direttamente sul calcolo Z-efficace. I materiali organici appaiono di colore arancione. I materiali inorganici misti o leggeri appaiono in verde. I materiali pesanti inorganici e metallici vengono visualizzati in blu o nero. Questo spettro di colori funge da principale strumento di valutazione visiva per gli operatori, evidenziando istantaneamente anomalie organiche che richiedono ulteriori indagini. La macchina non sa cosa sia realmente un oggetto; sa solo come quell'oggetto interagisce con le radiazioni.

Gamme effettive Z dei materiali standard e mappatura dei colori

Uno scanner a raggi X può rilevare i farmaci?

Categorie/Approcci della soluzione

I facility manager spesso chiedono: lo scanner a raggi X può rilevare i farmaci durante lo screening di routine ai checkpoint? La risposta richiede la comprensione esatta di come appaiono i narcotici sotto lo screening a raggi X e degli approcci tecnologici utilizzati per segnalarli. La tecnologia contrassegna questi articoli esclusivamente in base alle loro proprietà fisiche piuttosto che alla loro composizione chimica. Lo scanner fornisce i dati visivi, ma l'operatore umano fornisce il pensiero critico necessario per identificare una minaccia in base al contesto, alla forma e al posizionamento.

Perché i metal detector non funzionano per i narcotici

Le droghe illecite sono materiali organici non conduttivi. I metal detector a piedi standard non sono in grado di rilevarli in nessun caso. I metal detector rispondono solo alle interruzioni conduttive nei loro campi magnetici, il che significa che cercano armi, non polveri, pillole o liquidi. Ciò rende l'imaging a raggi X la difesa primaria fondamentale per il divieto di droga nei bagagli. Senza la tecnologia a raggi X, il contrabbando organico passerebbe attraverso i posti di blocco senza che l'hardware venga notato.

Riconoscimento della densità e della forma nel rilevamento di narcotici

La materia organica si presenta su un monitor a doppia energia come arancione. Questa ampia categoria comprende droghe illecite, pillole da prescrizione e sostanze botaniche. Il rilevamento si basa in gran parte sul riconoscimento da parte dell'operatore di forme sospette, blocchi organici densi o anomalie nascoste all'interno di alloggiamenti inorganici. I contrabbandieri spesso imballano i narcotici all'interno di componenti elettronici o parti meccaniche scavate per aggirare l'ispezione visiva. L'operatore deve individuare la massa organica arancione dove non appartiene. La batteria di un laptop dovrebbe apparire verde o blu a causa del litio e dell'involucro metallico. Se il vano batteria appare di colore arancione brillante, contiene materiale organico e richiede un'immediata ricerca manuale.

La limitazione della composizione chimica

Lo scanner non è in grado di distinguere tra un blocco di narcotici illeciti, un blocco di formaggio o una densa risma di carta basandosi esclusivamente sul raggio di raggi X. Tutti questi elementi condividono numeri atomici simili e appaiono in arancione sullo schermo. Gli avvisi automatizzati sulla densità aiutano a mitigare questa limitazione prendendo di mira le masse organiche dense ed evidenziandole con un riquadro di delimitazione per l'operatore. I trafficanti innovano costantemente, sciogliendo i narcotici nei liquidi o impregnando sostanze illecite nella plastica o negli indumenti. La macchina a raggi X mostrerà comunque questi elementi come organici, rendendo essenziale uno screening secondario per la conferma finale.

Metodi di occultamento e metriche di penetrazione

I contrabbandieri utilizzano schermature pesanti come piombo o acciaio spesso per nascondere la droga dal fascio di raggi X. Per valutare l'efficacia dello scanner è necessario esaminare attentamente le specifiche di penetrazione dell'acciaio. Una macchina con penetrazione dell'acciaio di 40 mm supera una macchina con penetrazione di 35 mm, garantendo che le sostanze organiche nascoste non vengano mascherate dai metalli pesanti. Se un oggetto è troppo denso per essere penetrato dai raggi X, appare sullo schermo come una solida massa nera. Gli operatori devono seguire protocolli rigorosi quando incontrano oggetti impenetrabili.

Protocollo di risoluzione degli oggetti opachi

1. Identifica la massa opaca (nera) sul monitor a raggi X e ferma il nastro trasportatore.

2. Utilizza le funzionalità di miglioramento dell'immagine (modalità Alta penetrazione) per tentare di vedere attraverso l'oggetto denso.

3. Se l'oggetto rimane opaco, contrassegnare il sacchetto per uno screening secondario obbligatorio.

4. Togliere la borsa dalla cintura e accompagnare il passeggero al tavolo di ricerca.

5. Apri il sacchetto, individua l'oggetto denso e ispezionalo visivamente.

6. Tamponare l'oggetto e l'interno della borsa circostante con una bacchetta ETD per verificare la presenza di tracce residue.

Gli scanner a raggi X possono rilevare gli esplosivi?

Dimensioni della valutazione (dalle caratteristiche ai risultati)

La mappatura delle funzionalità specifiche dello scanner sull'esito della prevenzione dell'ingresso di ordigni esplosivi in ​​una struttura sicura richiede l'allineamento delle capacità hardware con la matrice delle minacce specifica. Un tribunale richiede capacità di risoluzione delle minacce diverse rispetto a un aeroporto internazionale o una centrale nucleare. La tecnologia impiegata deve corrispondere ai requisiti operativi e ai tipi specifici di esplosivi previsti in quell'ambiente.

Sistemi di rilevamento di esplosivi (EDS) e risoluzione automatizzata delle minacce

I sistemi di rilevamento di esplosivi (EDS) utilizzano algoritmi avanzati per analizzare la massa, la densità e i tassi di assorbimento dei raggi X organici. Ciò consente al sistema di segnalare automaticamente potenziali composti esplosivi sfusi senza l'intervento dell'operatore. Il settore si sta spostando rapidamente dall’imaging 2D alla tomografia computerizzata (CT) 3D. La tecnologia CT ruota il generatore di raggi X e i rilevatori attorno all’oggetto ad alta velocità, suddividendo le immagini di IED complessi. Gli operatori possono manipolare queste immagini 3D sullo schermo, ruotandole per ispezionare masse sospette da ogni angolazione. Gli esplosivi di tipo militare hanno tracce molto consistenti e ad alta densità. Gli esplosivi fatti in casa rappresentano una sfida diversa con densità altamente variabili. Gli scanner TC 3D eccellono nel calcolare la massa e il volume esatti di queste sostanze imprevedibili.

Identificazione dei componenti dello IED

Gli esplosivi raramente viaggiano da soli; richiedono detonatori, cavi e fonti di energia per funzionare. I raggi X identificano facilmente i componenti inorganici di un ordigno esplosivo. I cavi e le batterie appaiono blu o neri. Anche se il materiale esplosivo stesso è camuffato da oggetto organico benigno, i componenti circostanti rivelano il dispositivo. Gli operatori cercano i classici segni di un dispositivo improvvisato, alla ricerca di fonti di energia collegate alle masse organiche tramite un fitto cablaggio.

Integrazione del rilevamento di massa e di tracciamento

Gli scanner a raggi X eseguono il rilevamento di massa, individuando la massa principale di una minaccia. Tuttavia, la necessità operativa impone di tamponare le masse organiche sospette segnalate dai raggi X con una macchina per il rilevamento di tracce esplosive (ETD). Questa rilevazione di tracce conferma la presenza di nitrati o perossidi esplosivi. La combinazione del rilevamento di massa e di tracce crea una rete di sicurezza completa. La radiografia rileva l'anomalia fisica e l'ETD conferma la realtà chimica.

Procedura standard di tampone ETD

1. Indossa un nuovo paio di guanti in nitrile per prevenire la contaminazione incrociata.

2. Selezionare una trappola per campioni pulita e inserirla nella bacchetta ETD.

3. Pulisci le chiusure esterne, le cerniere e le maniglie del bagaglio sospetto.

4. Aprire il bagaglio e prelevare la massa organica specifica individuata sul monitor radiografico.

5. Inserire la trappola per campioni nell'analizzatore ETD e attendere la lettura dell'analisi chimica.

Gli scanner a raggi X possono rilevare liquidi pericolosi?

Dimensioni di valutazione (conformità e standard)

Comprendere i requisiti normativi per lo screening dei liquidi è vitale per l'aviazione e le strutture governative ad alta sicurezza. Le apparecchiature devono soddisfare severi requisiti per garantire conformità e sicurezza. L'implementazione di apparecchiature non certificate in un ambiente regolamentato porta a immediati problemi di conformità e interruzioni operative.

Standard per i sistemi di rilevamento di esplosivi liquidi (LEDS)

La Conferenza europea sull’aviazione civile (ECAC) e la TSA stabiliscono standard rigorosi per lo screening dei liquidi. Gli scanner avanzati distinguono tra liquidi benigni e precursori esplosivi liquidi volatili. L'acqua e l'alcol hanno caratteristiche di densità e costanti dielettriche diverse rispetto al perossido di idrogeno o alla nitroglicerina liquida. Gli algoritmi LED analizzano queste firme per eliminare liquidi sicuri e segnalare minacce. I sistemi di tipo C consentono ai passeggeri di lasciare liquidi nelle borse. Lo scanner analizza il liquido attraverso il bagaglio circostante, richiedendo un'enorme potenza di elaborazione per isolare la traccia del liquido dal materiale della valigia.

Schermatura del contenitore e metriche del volume

La densità del contenitore influisce sulla capacità dello scanner di leggere con precisione la firma atomica del liquido. Bottiglie di vetro, brocche di plastica e thermos di metallo spesso assorbono tutti i raggi X in modo diverso. I contenitori di metallo pesante possono proteggere il liquido all'interno. Gli operatori devono comprendere in che modo il volume e il materiale del contenitore influiscono sull'immagine visualizzata. Se un thermos metallico blocca completamente il fascio di raggi X, il liquido all'interno non può essere analizzato dal software, costringendo l'operatore a risolvere manualmente l'allarme aprendo il contenitore e testando direttamente il liquido.

Come scegliere lo scanner a raggi X adatto alla tua struttura

Fattori che influenzano il valore complessivo (compromessi concettuali)

Per scegliere l'attrezzatura giusta è necessario bilanciare il rigore della sicurezza con l'efficienza operativa. È necessario valutare i compromessi concettuali in base alle esigenze fisiche e operative specifiche della propria struttura. Considerare l'ingombro fisico dell'attrezzatura. Uno scanner TC 3D è significativamente più pesante e più grande di una macchina 2D a doppia energia standard. È necessario garantire che i pavimenti della struttura possano sostenere il peso, che spesso supera i 1.000 kg/m2 per i sistemi CT. È inoltre necessario verificare che il layout del punto di controllo sia adatto alle dimensioni maggiori e ai requisiti di alimentazione.

Produttività e precisione di rilevamento

I sistemi di trasporto ad alta velocità riducono i colli di bottiglia nelle ore di punta. Tuttavia, velocità del nastro più elevate offrono agli algoritmi automatizzati e agli operatori umani meno tempo per analizzare immagini complesse. È necessario analizzare il compromesso tra velocità effettiva e precisione di rilevamento. Le velocità standard del nastro vanno da 0,20 a 0,23 metri al secondo. Muoversi troppo velocemente aumenta il rischio di perdere una minaccia. Una velocità inferiore del nastro migliora la risoluzione dell'immagine e offre agli operatori più tempo per applicare il pensiero critico.

Scanner per bagagli e body scanner

Gli scanner per bagagli utilizzano raggi X di trasmissione ad alta potenza per oggetti inanimati, penetrando facilmente nei bagagli spessi. Lo screening dei passeggeri utilizza la tecnologia a onde millimetriche, che rileva anomalie sulla pelle senza radiazioni. Le macchine a raggi X a retrodiffusione sono state in gran parte eliminate negli aeroporti statunitensi secondo le linee guida EPA e sulla privacy. Sono necessari raggi X di trasmissione specializzati a basso dosaggio per rilevare farmaci o gemme ingeriti all'interno del corpo umano. Le agenzie doganali e di protezione delle frontiere utilizzano spesso questi sistemi per il rilevamento delle minacce interne.

Scalabilità e aggiornamenti del software AI

Le minacce alla sicurezza si evolvono rapidamente e le tue apparecchiature devono tenere il passo. Valutare l'importanza dei sistemi ad architettura aperta che consentono l'integrazione dell'intelligenza artificiale di terze parti. Gli algoritmi di apprendimento automatico possono essere addestrati a riconoscere parti specifiche di armi, batterie al litio o occultamenti di farmaci. Il software scalabile estende la durata del tuo hardware. Gli scanner moderni si collegano a stazioni di visualizzazione centralizzate, consentendo a un operatore altamente qualificato di analizzare immagini da più corsie contemporaneamente, migliorando l'efficienza complessiva.

Rischi operativi comuni dello scanner a raggi X e come ridurli

Rischi/mitigazione dell'implementazione

L’implementazione della tecnologia a raggi X in un ambiente vivo introduce rischi specifici. Le strutture devono affrontare queste realtà in modo proattivo per mantenere l’integrità della sicurezza. L'hardware è efficace tanto quanto i processi che ne regolano l'utilizzo. Una cattiva implementazione porta a vulnerabilità della sicurezza, elevato turnover del personale e spreco di risorse.

Il fattore umano e la fatica dell'operatore

L'attenzione dell'operatore diminuisce nel tempo. Fissare un monitor per ore provoca affaticamento e cecità allo schermo. Le strutture devono implementare il software Threat Image Projection (TIP). TIP inserisce artificialmente immagini di minacce nelle scansioni di routine, mantenendo gli operatori vigili e misurandone le prestazioni. La formazione continua non è negoziabile. Gli operatori devono rivedere regolarmente le nuove tecniche di occultamento ed esercitarsi nell'identificazione di sottili anomalie di densità.

Tasso di falsi allarmi e colli di bottiglia

Algoritmi di rilevamento automatizzato eccessivamente sensibili causano gravi problemi operativi. Portano a tassi elevati di falsi allarmi, che richiedono eccessivi controlli manuali secondari dei bagagli. Gli elevati tassi di falsi allarmi distruggono la produttività e frustrano il personale. La calibrazione del software per bilanciare sensibilità e specificità è obbligatoria. Vuoi che la macchina catturi le minacce reali senza contrassegnare ogni blocco denso di materiale organico come esplosivo.

Sicurezza delle radiazioni e conformità normativa

I sistemi a raggi X in cabina sollevano validi problemi di sicurezza. Le strutture devono rispettare i limiti di emissione di radiazioni FDA/CDRH e le linee guida EPA. Sono necessarie indagini di routine sulle perdite di radiazioni utilizzando contatori Geiger-Muller per proteggere gli operatori e il pubblico da esposizioni non necessarie. Una corretta manutenzione garantisce che le tende di piombo e la schermatura rimangano intatte. La calibrazione giornaliera è obbligatoria. Gli operatori devono eseguire un pezzo di prova, come un cuneo a gradino ASTM F792, attraverso lo scanner ogni mattina per verificare che la mappatura dei colori e i livelli di penetrazione soddisfino gli standard normativi.

Taratura giornaliera e protocollo di sicurezza

1. Ispeziona le tende di piombo all'ingresso e ai tunnel di uscita per eventuali strappi o pannelli mancanti.

2. Accendere il sistema e consentire al generatore di raggi X di riscaldarsi secondo le specifiche del produttore.

3. Posizionare il pezzo di prova ASTM F792 sul nastro trasportatore.

4. Passare il pezzo di prova attraverso lo scanner e verificare che tutti i calibri di filo richiesti e i passaggi di penetrazione siano visibili sul monitor.

5. Registra i risultati della calibrazione nel registro di sicurezza giornaliero prima di elaborare qualsiasi bagaglio vivo.

Conclusione

• Condurre una valutazione completa della vulnerabilità del sito per identificare le esigenze specifiche di screening e le capacità di carico del pavimento.

• Richiedi dimostrazioni ai fornitori utilizzando simulatori di minacce inerti per testare le capacità di rilevamento nel mondo reale e l'accuratezza del software.

• Controlla i tuoi attuali protocolli di formazione degli operatori per garantire che il personale possa interpretare immagini complesse a doppia energia e risolvere allarmi opachi.

• Valuta le integrazioni di software IA di terze parti per migliorare il riconoscimento automatizzato delle minacce ed estendere la durata dell'hardware.

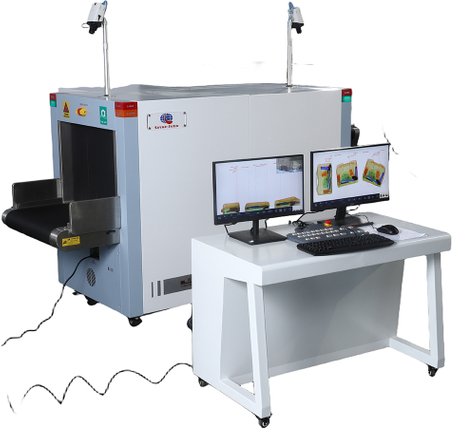

Fondata nel 2008, Sistema Safeway è un produttore e fornitore con sede in Cina specializzato in scanner per bagagli a raggi X e un'ampia gamma di apparecchiature per l'ispezione di sicurezza e EOD. Con le sue soluzioni di screening di sicurezza che servono applicazioni quali aeroporti, trasporti pubblici, porti, frontiere, infrastrutture critiche, hotel e centri commerciali, l'azienda combina sviluppo di apparecchiature, esperienza nella produzione e supporto del mercato internazionale per diversi requisiti di screening di sicurezza.

Domande frequenti

D: Uno scanner a raggi X può rilevare pillole o farmaci da prescrizione?

R: Sì, le pillole e i farmaci soggetti a prescrizione appaiono sullo schermo come materiale organico, in genere visualizzato in arancione. Tuttavia, la macchina non è in grado di identificare il farmaco o il composto chimico specifico. Mostra solo la forma, la massa e la densità delle pillole all'interno del contenitore, avvisando l'operatore di indagare ulteriormente.

D: Gli scanner aeroportuali rilevano i farmaci nascosti nelle cavità del corpo?

R: Le macchine a raggi X standard per i bagagli non vengono mai utilizzate sugli esseri umani. Lo screening dei passeggeri in aeroporto utilizza scanner a onde millimetriche, che rilevano oggetti sulla pelle ma non possono vedere all'interno del corpo. I raggi X di trasmissione a basso dosaggio utilizzati dalla dogana possono rilevare anomalie interne come i farmaci ingeriti, ma questi sono diversi dagli scanner standard dei checkpoint.

D: Di che colore appaiono i materiali organici come farmaci ed esplosivi in una radiografia?

R: Nei sistemi a raggi X standard a doppia energia, i materiali organici, tra cui droghe illecite, esplosivi, cibo, carta e plastica, appaiono in arancione. Questa codifica a colori aiuta gli operatori a distinguere rapidamente le masse organiche dagli elementi inorganici come il vetro (verde) o i metalli (blu/nero), guidando la loro decisione sull'avvio o meno di una ricerca manuale.

D: Gli scanner a raggi X possono distinguere tra diversi tipi di esplosivi?

R: No, gli scanner a raggi X non possono determinare l'esatta composizione chimica di un esplosivo. Misurano la densità e il numero atomico. Mentre gli algoritmi automatizzati possono segnalare masse che condividono le caratteristiche fisiche di esplosivi noti, è necessario uno screening secondario con un tampone per il rilevamento di tracce di esplosivo (ETD) per confermare il composto chimico specifico.

D: Qual è lo spessore di un contenitore metallico che può penetrare uno scanner per bagagli standard?

R: Le capacità di penetrazione variano in base alla potenza della macchina. Gli scanner standard per checkpoint penetrano tipicamente tra 30 mm e 40 mm di acciaio solido. Se un oggetto è protetto in un contenitore più spesso del limite massimo di penetrazione della macchina, i raggi X non potranno attraversarlo e l'oggetto apparirà come una massa nera solida e opaca.

D: Gli alimenti vengono facilmente confusi con sostanze illecite su un monitor a raggi X?

R: Sì, poiché sia il cibo che le sostanze illecite sono materiali organici, entrambi appaiono in arancione su un monitor a doppia energia. Un blocco denso di formaggio o cioccolato può sembrare molto simile a un blocco di narcotici. Gli operatori si affidano al riconoscimento della forma, al contesto e al rilevamento della traccia secondaria per distinguerli.
